1.) Was für Anforderungen gibt es?

soll natürlich, günstig sein
so wenig Kabel wie möglich
2 Ampere sollte schon als Belastung für den Fahrstrom möglich sein
eine Möglichkeit, den aktuellen Verbrauch in mA anzeigen zu lassen
bequeme und einfache Steuermöglichkeit über den PC
mehr als einen Zug Verwalten und ansteuern können
die Zentrale soll zwei DCC Kreise haben
einen Ein/Ausschalter für die Stromverbrauchs Kontrolle

2.) Wie könnte das umgesetzt werden?

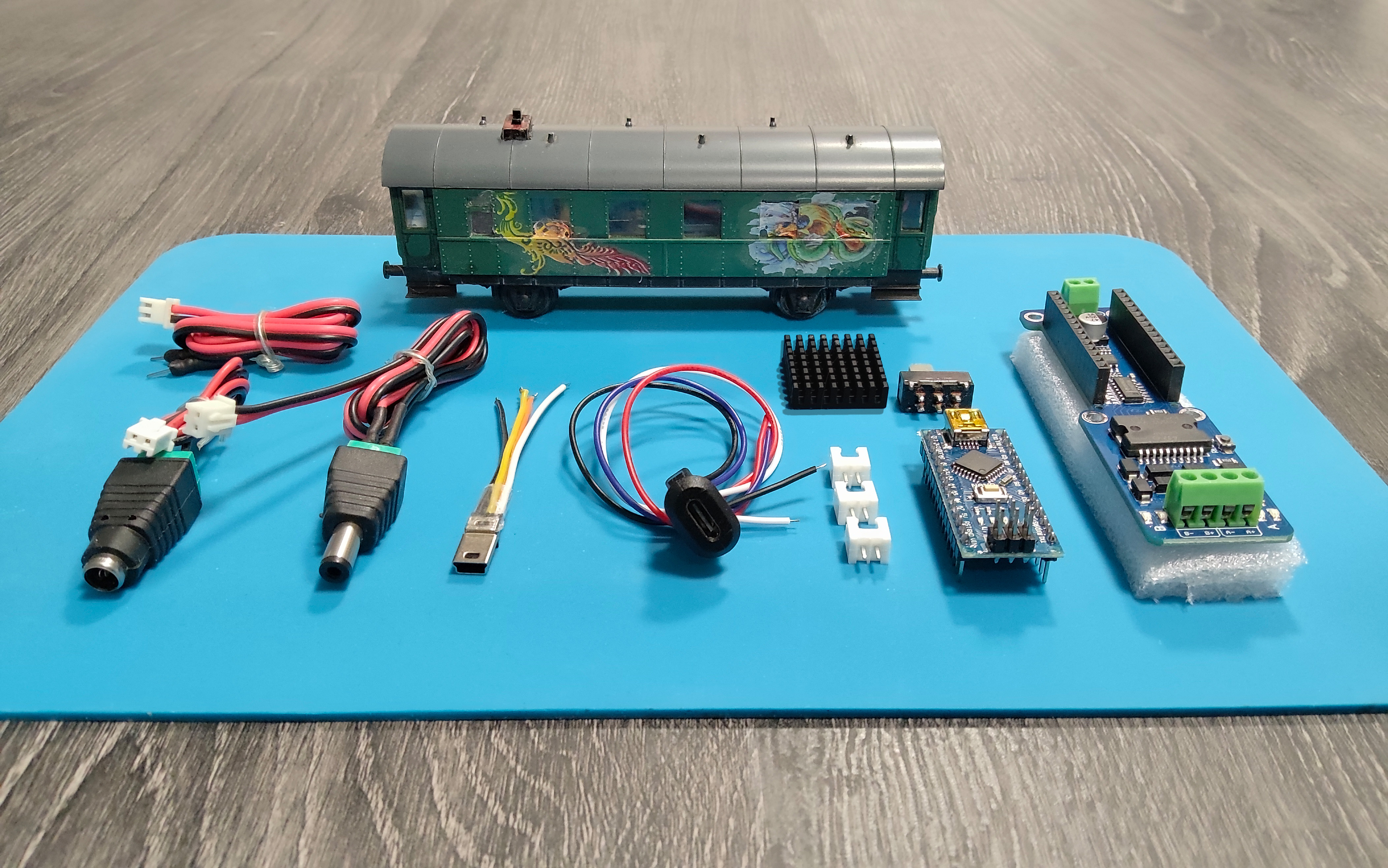

Die kleinste Möglichkeit, ohne große Programmier- oder Elektronikentwicklungs Kenntnisse, die ich fand, ist eine mini-Entwicklungsplatine namens Arduino Nano. Dort gibt es bereits sehr viele Module und schon fertig entwickelte Projekte auf dem Markt, um nicht alles selber zu entwickeln. Was am ende der Recherchen heraus kam, benötigt folgende Bauteile:

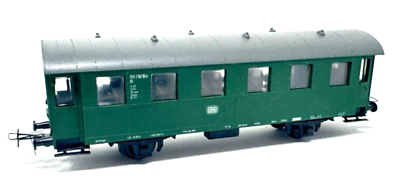

1 x alten Personenwagen
1 x Arduino NANO 328 mit 16 Mhz
1 x NANO Shield Module mit dem L298P-Chip 2 X 2 Ampere
1 x Kühlkörper für den L298P-Chip
1 x 1k Ohm Widerstand [Nur für RASCII AN Rocrailverbindung]
1 x Schaltnetzteil 2 bis 3 Ampere / die Gleisspannung + 4 Volt nehmen! 12V bis Max. 22 Volt
div. klein Material wie Buchsen, Stecker, Kabel, Schalter, etc.
und natürlich einen PC mit USB-Eingang. ;-)

Quelle des Grundprojektes

Alles zusammen (incl. Lieferkosten) sind wir bei knapp 35€ angekommen. (natürlich ohne den PC)

So nun alles zusammen- stecken, kleben, Löten und...
... schwupp die neue digitale Zentrale im Design eines Personenwaggons ist fertig.

Jetzt noch eine Software für den PC, z.B. Modellbahnverwaltung von bluethners.de und schon kann die Fahrt beginnen.
